Quad 4G Kurulum Rehberi
Aracınızın 4 kanallı zırhını aktif hale getirin. 2K ön kamera, panoramik arka kamera ve sigorta bağlantılarına adım adım ulaşın.
Hazırlık ve SIM Konfigürasyonu
Elektriksel bir işlem yapılacağı için güvenliğiniz adına öncelikle aracınızın kontağını tamamen kapatın.

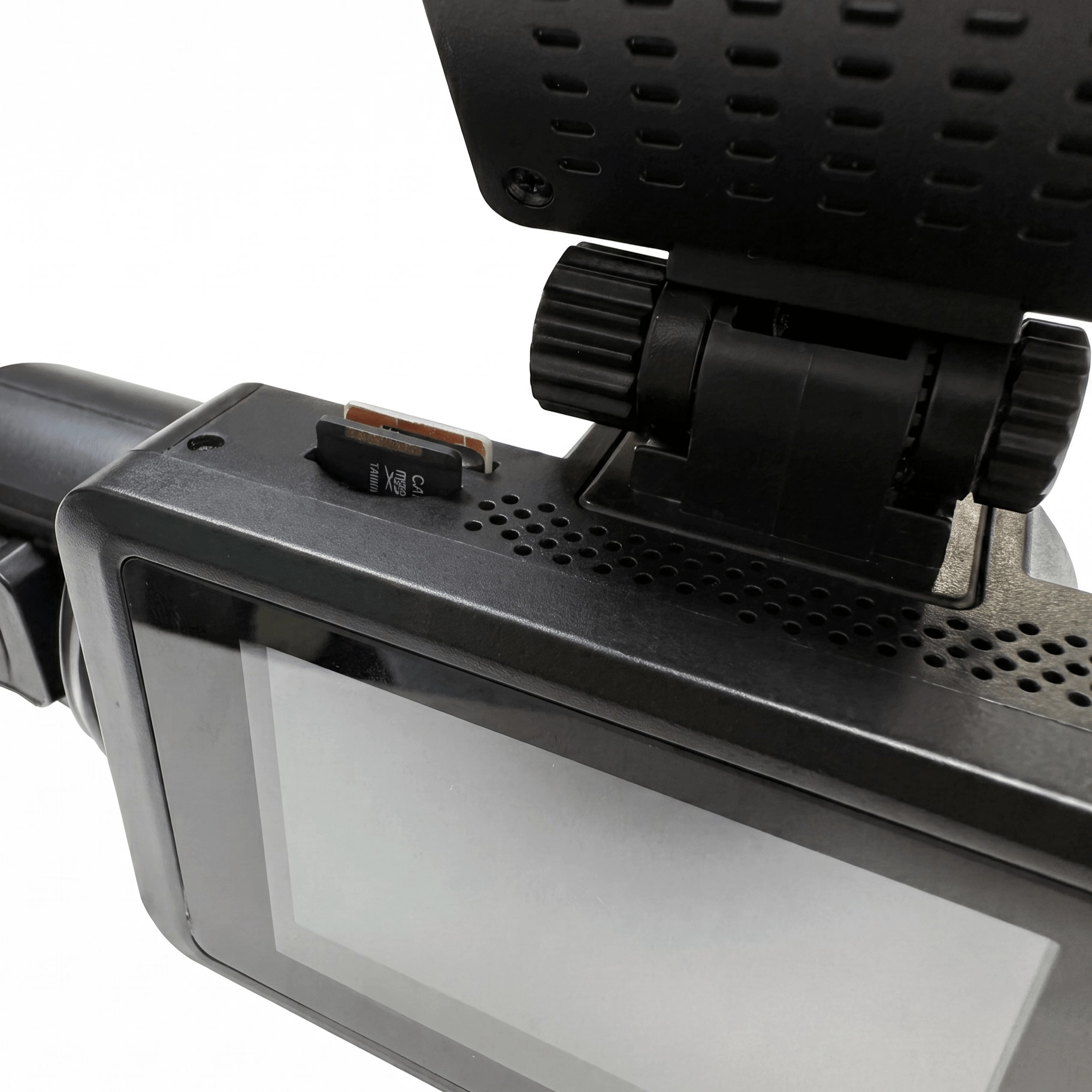

- Kameranın kayıt yapabilmesi için cihaza bir 512 GB’a kadar TF (MicroSD) kart yerleştirin. (Kesintisiz kayıt için Class 10 ve üzeri hızda bir kart önerilmektedir.)
- Ağ bağlantısı için SIM kartınızı takın.(TURKCELL SIM kartı kullanmanız tavsiye edilir.) Önemli: SIM kartınızın PIN kodunun ve Güvenli İnternet profilinin kapalı olduğundan emin olun.
- Hattınızın operatörüne göre APN ayarlarının doğru yapılandırılması gerekebilir.
- İlk Sinyal Alımı: Cihaz çalıştıktan sonra ağa bağlanması 10-15 dakika sürebilir. Bu süre sonunda sinyal alınamazsa, cihazı yeniden başlatarak tekrar bekleyin. (Aracın kontağı kapalı olduğu için bağlantı kontrolleri, tüm adımlar tamamlandıktan sonra yapılabilir.)
Ön Kameranın Cama Sabitlenmesi
Ana kamerayı, sürüş görüş alanınızı engellemeyecek en ideal noktaya yerleştirin.
- Kamerayı ön cama, genellikle dikiz aynasının hemen arkasına veya altına hizalayarak sabitleyin.
- Montaj yapacağınız cam yüzeyinin temiz ve kuru olduğundan emin olun.

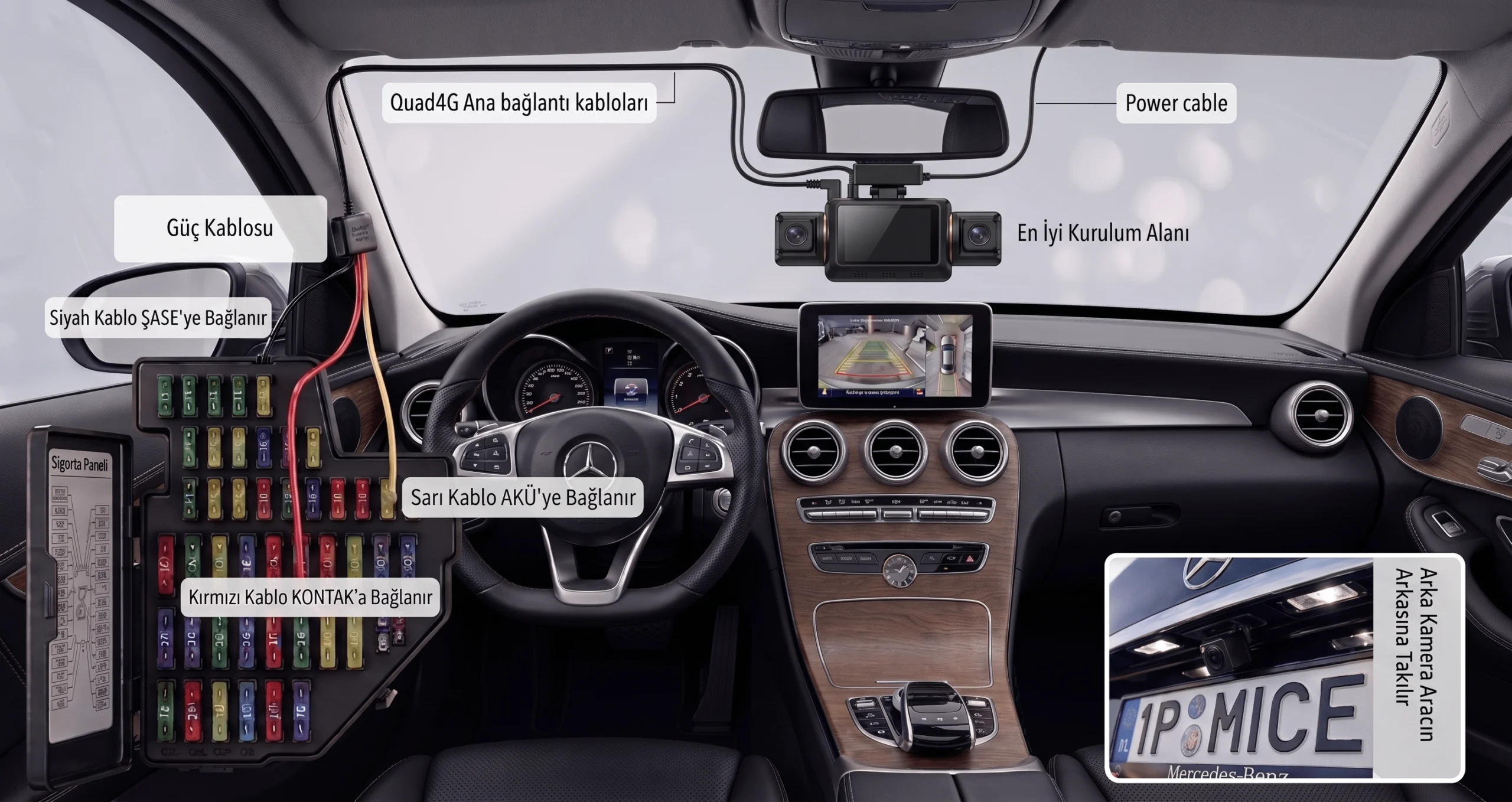

Kablolama ve Sigorta Bağlantıları
Güç kablosunu (Type-C) ön camın üst tavan döşemesinden ve A sütunundan geçirerek görünmeyecek şekilde aracın sigorta kutusuna yönlendirin. Park modu ve normal çalışma için 3 kabloyu bağlayın:
- Sarı Kablo (BAT+): Doğrudan aküye bağlı olan, kontak kapalıyken bile sürekli +12V güç veren sigortaya bağlanır.
- Kırmızı Kablo (ACC): Yalnızca kontak açıldığında (araç çalışırken) +12V güç veren aksesuar sigortasına bağlanır.
- Siyah Kablo (GND/Şase): Aracın metal bir gövdesine vidalanarak topraklama (negatif kutup) yapılır.
4. Kamera Montajı
Arka kamerayı bagaj kapağınıza, plakalık bölgesine ve ya aracın içerisine güvenli bir şekilde monte edin.
- Kameranın açısını ayarlarken hizalamayı ekrandaki (+) işaretli vizör grafiğine göre düzgün yaptığınızdan emin olun.
- Arka kameradan gelen bağlantı kablosunu aracın tavan veya taban döşemelerinden öne doğru gizleyerek çekin.
- Kabloyu ana kameranın üzerindeki “AV IN” girişine takın.
Ayar ve Sistem Testi
Tüm fiziksel kurulumlar bittikten sonra kameranızı yola paralel hale getirip sistemi aktif edin.
- Ön kameranın lensini elinizle aşağı/yukarı hareket ettirerek yolla (zeminle) tam paralel olacak şekilde ayarlayın.
- Aracın anahtarını takıp motoru çalıştırın.
- Kameranın ekranının açılıp düzgün bir şekilde kayıt yapmaya (“Çalışıyor”) başladığını doğrulayın. Kurulumunuz tamamlandı!
Kurulumda yardıma mı ihtiyacınız var?
Sigorta bağlantısı gibi teknik konularda oto elektrik uzmanından destek almanız tavsiye edilir.
